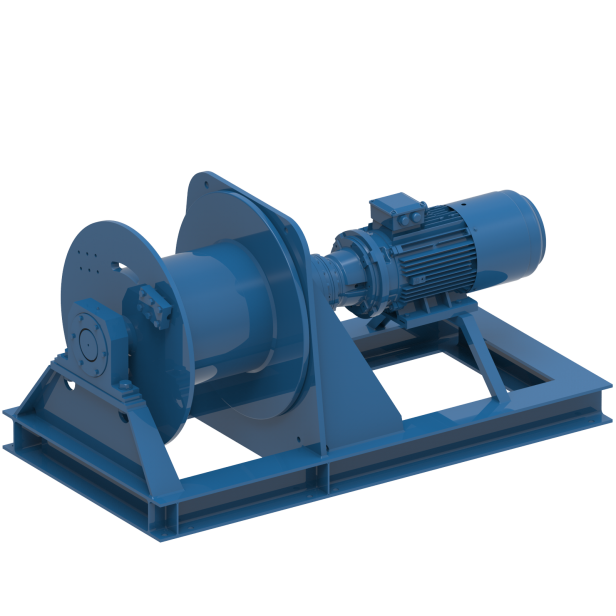

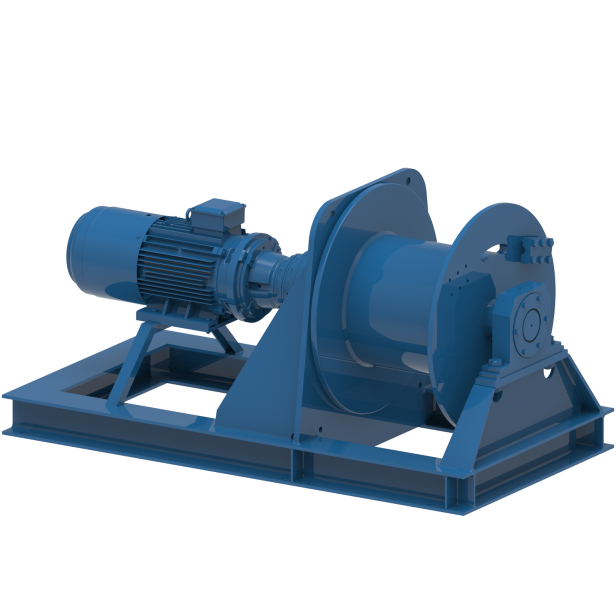

ΒΑΡΟΥΛΚΟ-ΤΥΜΠΑΝΟ ΣΥΡΜΑΤΟΣΧΟΙΝΟΥ SB 309 E ΓΙΑ ΕΛΞΗ 6285KG 163M 380V

Η συντομογραφία SB σημαίνει Standard Build, αλλά τυπικό SB δεν υπάρχει! Πιθανώς περισσότερο από οποιοδήποτε άλλο βαρούλκο EMCE, η σειρά SB μπορεί να προσαρμοστεί ώστε να ταιριάζει σχεδόν σε κάθε ρόλο που έχει στο μυαλό του ο πελάτης για αυτήν. Το τράβηγμα, η ανύψωση ή οι εργασίες του εύκαμπτου σωλήνα και του καρουλιού καλωδίου τα παίρνει όλα στο χέρι του. Χάρη στην απλή κατασκευή του με όλα τα βασικά εξαρτήματα εύκολα ορατά και προσβάσιμα, ο βασικός σχεδιασμός μπορεί να κλιμακωθεί προς τα πάνω ή προς τα κάτω για να επιτρέψει στη σειρά SB να καλύψει ένα εύρος φορτίου από μερικές εκατοντάδες daN έως 70 τόνους.

Λόγω της προσβάσιμης θέσης τους, οι διαστάσεις των βασικών εξαρτημάτων όπως ρουλεμάν, κιβώτια ταχυτήτων και κινητήρες μπορούν να επιλεγούν σύμφωνα με τις απαιτήσεις, χωρίς να αλλοιωθεί η σχεδίαση του πυρήνα. Ενώ οι διαστάσεις, η χωρητικότητα ή ακόμα και η κατασκευή του κιβωτίου ταχυτήτων μπορούν να επιλεγούν ανάλογα με την εργασία που θα εκτελεστεί, αυτό το κιβώτιο ταχυτήτων θα είναι πάντα πλανητικού τύπου. Το πλανητικό σύστημα κιβωτίου ταχυτήτων προσφέρει πολλά πλεονεκτήματα. Συμπαγές, αξιόπιστο, απείρως μεταβλητές σχέσεις μετάδοσης και μια αξεπέραστη διακύμανση σε παραλλαγές εισόδου και εξόδου καθιστούν αυτό το ιδανικό κιβώτιο ταχυτήτων για ένα σχεδόν ιδανικό βαρούλκο. Χάρη σε αυτήν την πλευρική προσαρμοστικότητα εισόδου και εξόδου, μπορεί να τοποθετηθεί μια μεγάλη ποικιλία κινητήρων, φρένων ή ακόμα και βοηθητικών κιβωτίων ταχυτήτων.

Η μεγάλη ποικιλία κινητήρων καλύπτει διαφορετικούς τύπους και μεγέθη ηλεκτρικών, υδραυλικών και πνευματικών κινητήρων, επιτρέποντας την ακριβή και αποτελεσματική επιλογή σταθμών παραγωγής ενέργειας. Για να καλύψει τις διαφορετικές διαστάσεις της μονάδας παραγωγής ηλεκτρικής ενέργειας, το πλαίσιο του βαρούλκου, λόγω της εξαιρετικής απλότητάς του, μπορεί να επεκταθεί ή να βραχυνθεί όπως απαιτείται. Ένα άλλο χαρακτηριστικό της απλότητας του πλαισίου είναι η ευκολία με την οποία μπορεί να συνδεθεί ή να ενσωματωθεί στο πλαίσιο βοηθητικός εξοπλισμός όπως φρένα ζώνης, συμπλέκτες, κύλινδροι πίεσης ή γρανάζια. Επίσης το πλαίσιο είναι η στιβαρή βάση για την τοποθέτηση προστατευτικών κλουβιών για την προστασία του βαρούλκου σε πιο απαιτητικά περιβάλλοντα. Η προστατευτική θήκη μπορεί να είναι απλώς μια σειρά από ανθεκτικά δοκάρια και μια προστατευτική οροφή, αλλά μπορεί επίσης να εξοπλιστεί με επένδυση για να σφραγίζει το βαρούλκο από το περιβάλλον ή να αποτρέπει τη σκλήρυνση με το βαρούλκο σε μη επιτηρούμενες θέσεις. Περιττό να πούμε ότι ένας πίνακας ελέγχου, όταν τοποθετηθεί, συνήθως τοποθετείται στο πλαίσιο και θα βρίσκεται μέσα σε τυχόν προστατευτικά πλαίσια ή περιβλήματα.

Τι μπορεί να βρεθεί στάνταρ σε όλα τα βαρούλκα SB;

• Ένα στιβαρό πλαίσιο δοκού από μαλακό χάλυβα με ενσωματωμένο διάφραγμα κιβωτίου ταχυτήτων και στήριξη ρουλεμάν
• Ένα πλανητικό κιβώτιο ταχυτήτων βαρέως τύπου
• Ένα τύμπανο από μαλακό χάλυβα με συγκολλημένες πλευρικές φλάντζες
• Σφιγκτήρας καλωδίου ή υποδοχή στη φλάντζα του τυμπάνου για να ταιριάζει στην εφαρμογή
• Σύστημα βαφής διπλής στρώσης 2 συστατικών C2 low acc. στο ISO 12944 σε RAL 5010 Blue
• Σε ηλεκτρικά βαρούλκα: Ηλεκτρικός κινητήρας με ενσωματωμένο φρένο με ανορθωτή φρένων (όπου υπάρχει)
• Σε υδραυλικά βαρούλκα: Κινητήρας τροχιάς ή ακτινικού εμβόλου με φρένο μετάδοσης κίνησης υδραυλικά με βαλβίδα φρένου
• Σε πνευματικά βαρούλκα: Κινητήρες με γρανάζια ή ακτινικά έμβολα με φρένο μετάδοσης κίνησης με πνευματική λειτουργία με βαλβίδα ελέγχου βαρούλκου και σιγαστήρα.(Στα πνευματικά βαρούλκα η υποδεικνυόμενη ταχύτητα πρώτης στρώσης είναι μια μέση ταχύτητα, ενώ η ταχύτητα ανώτερης στρώσης είναι η μέγιστη τιμή χωρίς φορτίο)
• Πιστοποιητικό που τεκμηριώνει την ενδελεχή δοκιμή λειτουργικού και λειτουργικού φορτίου
• Πλήρης συμμόρφωση με την οδηγία της ΕΚ για τις μηχανές

Τι μπορεί να παραγγελθεί ως επιπλέον στα βαρούλκα SB;

• Μηχανικές επιλογές
• Προστατευτικά καλύμματα πάνω από τον κινητήρα και/ή το κιβώτιο ταχυτήτων
• Φρουροί ντραμς
• Ρολό πίεσης
• Ταινιόφρενα (αυτόματα ή χειροκίνητα)
• Χειροκίνητος συμπλέκτης για την αποσύνδεση του τυμπάνου από την κίνηση
• Γρανάζια τυλίγματος (μηχανικά ή ηλεκτροκίνητα)
• Εναλλακτικές διαμέτρους και μήκη τυμπάνων
• Τύμπανο με αυλάκωση (Spiral ή Lebus®)
• Σπλιτ εκτελέσεις ντραμς
• Τοποθέτηση δακτυλίου ολίσθησης ή περιστροφής (για χρήση εύκαμπτου σωλήνα ή καρουλιού καλωδίου)
• Στρεβλωτική κεφαλή (συνήθως σε συνδυασμό με φρένο και συμπλέκτη)
• Εφεδρικό σύστημα κίνησης έκτακτης ανάγκης (χειροκίνητο, ηλεκτρικό, πνευματικό)
• Επιλογές ελέγχου
• Κουτιά ελέγχου για ηλεκτρικά βαρούλκα, από απλό κουμπί έως προηγμένο τύπο μετατροπέα
• Αναλογικά συστήματα ελέγχου για υδραυλικά και πνευματικά βαρούλκα
• Περιοριστής φορτίου (υποχρεωτικός στην EC για ανύψωση άνω των 1000 daN)
• Συστήματα ελέγχου σταθερής τάνυσης
• Συστήματα τηλεχειρισμού ραδιοφώνου (διαθέσιμα για ηλεκτρικά, υδραυλικά και πνευματικά βαρούλκα)
• Διακόπτες άνω και κάτω ορίου
• Σύστημα ανίχνευσης χαλαρού σχοινιού
• Εκτεταμένες διατάξεις στάσης έκτακτης ανάγκης
• Ορατές και ηχητικές διατάξεις προειδοποίησης και επικοινωνίας
• Συστήματα παρακολούθησης μήκους καλωδίου και/ή φορτίου
• Εναλλακτικές τάσεις κινητήρα και ελέγχου
• Περιβαλλοντικές επιλογές
• Αυξημένη βαθμολογία IP σε ηλεκτρικούς κινητήρες και εξοπλισμό (έως IP 67)
• Εκτελέσεις συμβατές με ATEX ή IECEx
• Αυξημένα συστήματα βαφής προστασίας για εφαρμογές στη θάλασσα και τις υπεράκτιες εφαρμογές
• Εκδόσεις για πολύ χαμηλές ή πολύ υψηλές θερμοκρασίες περιβάλλοντος
• Ποιότητα τροφίμων ή επιλογές λίπανσης με βιοαποικοδομήσιμη
• Επιλογές πιστοποίησης
• Δήλωση ενσωμάτωσης ή συμμόρφωσης CE
• Δοκιμή μαρτύρων για όλα τα μεγάλα γραφεία ταξινόμησης
• Σχέδια σύμφωνα με τους κανόνες σχεδιασμού όλων των μεγάλων γραφείων ταξινόμησης
• Επιλογές υποστήριξης
• Εκτεταμένο πακέτο τεκμηρίωσης (συνιστάται για όλα τα μη πλήρως τυπικά βαρούλκα)
• Πακέτα ανταλλακτικών προσαρμοσμένα για την προβλεπόμενη χρήση και αυτονομία
• Επισκευή και υποστήριξη συντήρησης
