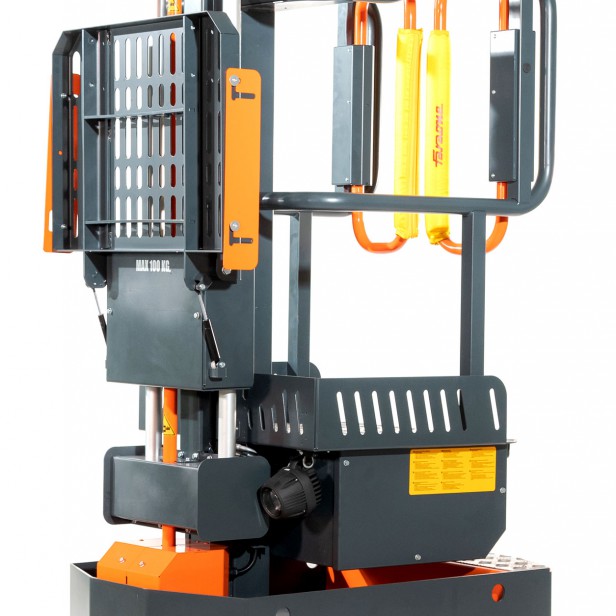

ΜΗΧΑΝΗΜΑ ΣΥΛΛΟΓΗΣ ΠΑΡΑΓΓΕΛΙΩΝ ELEVAH 40 Μ.Ρ ΥΨΟΣ ΕΡΓΑΣΙΑΣ 4Μ

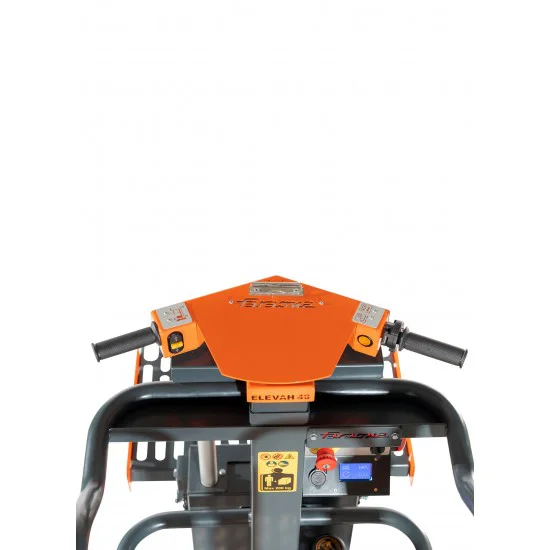

Elevah 40 Move Picking

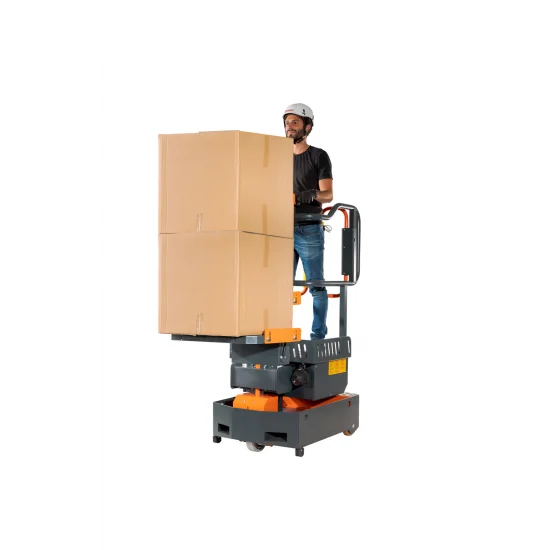

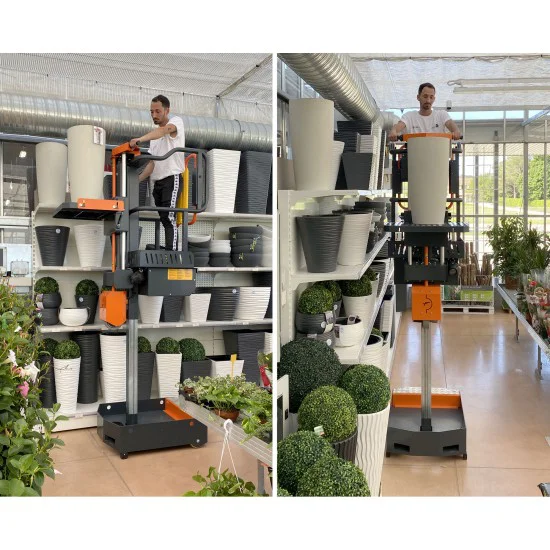

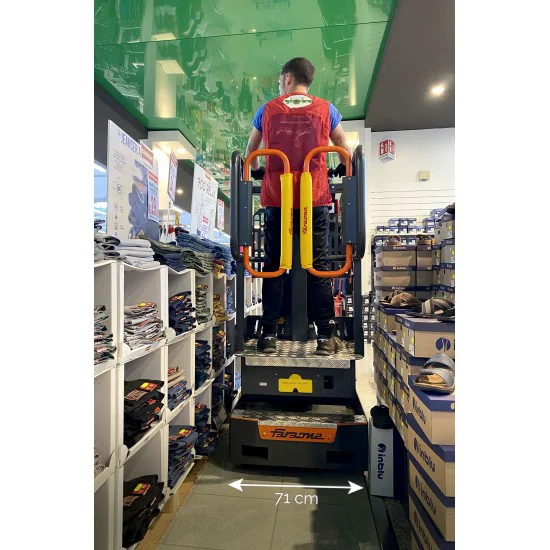

Το νέο Elevah 40 Move Picking, πλήρως ανανεωμένο σε σχεδιασμό και απόδοση, είναι η πλατφόρμα με μέγιστο ύψος εργασίας 4 μέτρα που επιτρέπει δραστηριότητες συλλογής παραγγελιών έως και 100 kg, βελτιστοποιώντας τους χρόνους και διπλασιάζοντας το επίπεδο ασφάλειας. Εξαιρετικά συμπαγές (μόνο 71,5x100 cm με κλειστό το δίσκο συλλογής), άνετο και εύκολο στους ελιγμούς χάρη στο τιμόνι που επιτρέπει τη μετακίνηση από τη μια περιοχή στην άλλη χωρίς να βγείτε από το καλάθι.

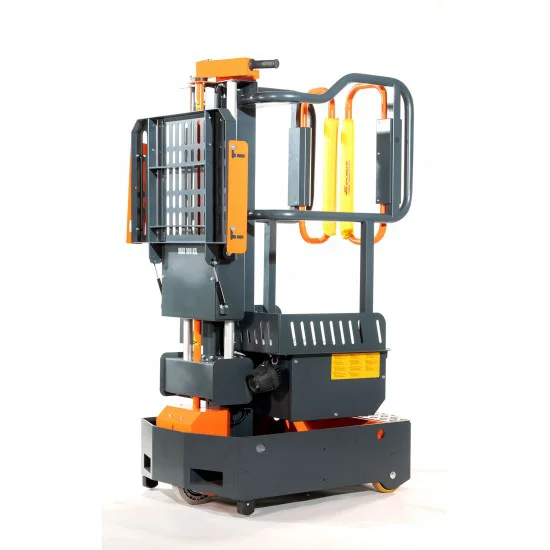

• Διατίθεται με ηλεκτρικό αναδιπλούμενο δίσκο συλλογής (στάνταρ) ή με χειροκίνητο δίσκο συλλογής (προαιρετικό).
• Ανακαλύψτε όλο τον εξοπλισμό και τα αξεσουάρ για να προσαρμόσετε στο Elevah 40 σας και να το προσαρμόσετε στις ανάγκες σας.

ΗΛΕΚΤΡΙΚΟ ΣΥΣΤΗΜΑ

• Μέγιστο ύψος εργασίας 4,00 m
• Μέγιστη χωρητικότητα 200 κιλά
• Αριθμός ατόμων 1
• Χρήση εσωτερική-εξωτερική

A Ύψος κλειστού μηχανήματος 1730 mm

B Ελάχιστο ύψος πλατφόρμας 290 mm

C Μέγιστο ύψος πλατφόρμας 1950 mm

D Συνολικές διαστάσεις βάσης 1000 mm

Ε 715 χλστ

F 1425 χλστ

G Διαστάσεις κλουβιού 685 χλστ

Υ 580 χλστ

• Βάρος μηχανήματος 365 κιλά
• Τροχοί κίνησης διαστάσεων Ø 186 x 60 mm
• Μέγεθος πίσω τροχών Ø 150 x 40 mm

ΠΛΑΤΦΟΡΜΑ

• I Διαστάσεις 500 mm
• L 680 χλστ
• Ηλεκτρική ρύθμιση
• J Stroke 700 mm
• Ελάχ. ύψος από το έδαφος 850 χλστ
• Μέγιστο ύψος από το έδαφος 2875 χλστ
• Χωρητικότητα 100 κιλά

ΛΕΙΤΟΥΡΓΙΑ

• Τροφοδοσία 24V
• Μπαταρίες 2 AGM 12V 45 Ah
• Φορτιστής μπαταρίας 115V–230V 50/60HZ
• M1 Μέγιστη ικανότητα αναρρίχησης 15%
• M2 Υπερπέραστη κλίση προσγείωσης 15%
• R1 Εσωτερική ακτίνα στροφής 900 mm
• R2 Εξωτερική ακτίνα στροφής 1780 mm
• Μέγιστη. ταχύτητα (άνοδος – κάθοδος) 0,15 m/s
• Μέγιστη ταχύτητα αλλαγής ταχυτήτων 5 km/h
• N Μέγιστη πίεση για τροχό με πλήρες φορτίο ** 1,85 kN

* Υπάρχει ένα ενδιάμεσο σκαλοπάτι.

** Η μέγιστη πίεση ενώ το βάρος της πλατφόρμας συν το μέγιστο φορτίο στο καλάθι κατανέμονται πλήρως στη μία πλευρά της πλατφόρμας (ολικά ασύμμετρο φορτίο).

Συμμορφώνεται με τους ευρωπαϊκούς κανονισμούς για ανυψωτικά οχήματα. UNI EN ISO 3691-1.

Κατά την αξιολόγηση της συμμόρφωσης, ελήφθησαν υπόψη μόνο εκείνα τα πρότυπα των οποίων τα προτεινόμενα μέτρα έχουν εφαρμοστεί και μόνο εάν όντως υπάρχει αντίστοιχος κίνδυνος.

ΣΥΣΤΗΜΑ ΧΕΙΡΟΚΙΝΗΤΟ

• Μέγιστο ύψος εργασίας 4,00 m
• Μέγιστη χωρητικότητα 200 κιλά
• Αριθμός ατόμων 1
• Χρήση εσωτερική-εξωτερική

A Ύψος κλειστού μηχανήματος 1730 mm

B Ελάχιστο ύψος πλατφόρμας 290 mm

C Μέγιστο ύψος πλατφόρμας 1950 mm

D Συνολικές διαστάσεις βάσης 1360 mm

Ε 715 χλστ

G Διαστάσεις κλουβιού 685 χλστ

Υ 580 χλστ

• Βάρος μηχανήματος 345 κιλά
• Τροχοί κίνησης διαστάσεων Ø 186 x 60 mm
• Μέγεθος πίσω τροχών Ø 150 x 40 mm

ΠΛΑΤΦΟΡΜΑ

• I Διαστάσεις 500 mm
• L 700 χλστ
• Εγχειρίδιο προσαρμογής
• J Stroke 980 mm
• Ελάχ. ύψος από το έδαφος 670 χλστ
• Μέγιστο ύψος από το έδαφος 2975 χλστ
• Χωρητικότητα 100 κιλά

ΛΕΙΤΟΥΡΓΙΑ

• Τροφοδοσία 24V
• Μπαταρίες 2 AGM 12V 45 Ah*
• Φορτιστής μπαταρίας 115V–230V 50/60HZ
• M1 Μέγιστη ικανότητα αναρρίχησης 15%
• M2 Υπερπέραστη κλίση προσγείωσης 15%
• R1 Εσωτερική ακτίνα στροφής 900 mm
• R2 Εξωτερική ακτίνα στροφής 1780 mm
• Μέγιστη. ταχύτητα (άνοδος – κάθοδος) 0,15 m/sΜέγιστη ταχύτητα αλλαγής ταχυτήτων 5 km/h
• N Μέγιστη πίεση για τροχό με πλήρες φορτίο ** 1,8 kN

* Υπάρχει ένα ενδιάμεσο σκαλοπάτι.

** Η μέγιστη πίεση ενώ το βάρος της πλατφόρμας συν το μέγιστο φορτίο στο καλάθι κατανέμονται πλήρως στη μία πλευρά της πλατφόρμας (ολικά ασύμμετρο φορτίο).

Συμμορφώνεται με τους ευρωπαϊκούς κανονισμούς για ανυψωτικά ανυψωτικά οχήματα. UNI EN ISO 3691-1.

Κατά την αξιολόγηση της συμμόρφωσης, ελήφθησαν υπόψη μόνο εκείνα τα πρότυπα των οποίων τα προτεινόμενα μέτρα έχουν εφαρμοστεί και μόνο εάν όντως υπάρχει αντίστοιχος κίνδυνος.

Εξοπλισμός ασφαλείας

Standard

• Έλεγχος μέγιστης χωρητικότητας μέσω βαλβίδας
• Ένδειξη φωτών
• Έλεγχος μέγιστης χωρητικότητας πλατφόρμας επιλογής με ηλεκτρονικά στον κινητήρα (Μόνο σε ηλεκτρική πλατφόρμα)
• Αυτόματο ηλεκτρονικό χειρόφρενο
• Κόρνα
• Πόρτες πρόσβασης στο καλάθι 2 φύλλων με έλεγχο κλεισίματος
• Joystick με ασφάλεια κατά της τυχαίας ενεργοποίησης
• Προστατευμένοι κινητήριοι τροχοί IP65
• Χειροκίνητη ενεργοποίηση έκτακτης καθόδου του καλαθιού στη βάση
• Λειτουργία με δύο χέρια

Προαιρετικά

• REDLIGHT1 REDLIGHT1- Ζεύγος κόκκινων πλευρικών φανών σηματοδότησης
• E5 Ζώνη C με κουρδιστήρι για μπλοκάρισμα των εμπορευμάτων κατά τη διάρκεια της συλλογής
• E40RADAR1 Σύστημα ραντάρ μετωπικής σύγκρουσης για το πλαίσιο
• E40RADAR1B Πίσω σύστημα ραντάρ αντισύγκρουσης για το πλαίσιο
• E40RADAR3 Σύστημα ραντάρ κατά της σύγκρουσης μέχρι την κορυφή (Προστασία κεφαλής οδηγού)
• E5 Προστασία PO για το κεφάλι του χειριστή πάνω από το κλουβί. Κατασκευασμένο από ατσάλι, προστατεύει τον χειριστή σε περίπτωση πτώσης μικροαντικειμένων από πάνω
• BLUESPOT1 Μπροστινό φως σηματοδότησης
• BLUESPOT1P Ζεύγος φώτων σηματοδότησης (εμπρός + πίσω)
• BLUESPOT2 Ζεύγος φώτων σηματοδότησης (εμπρός + πίσω)
• E40 AN-PR Προστασία σύνθλιψης κάτω από το καλάθι
• 51 KEY Εκκίνηση μηχανής με κωδικό (μόνο για έκδοση 24 Volt)
• 40 KEY ACC Μπλοκ ύψους μηχανήματος με δυνατότητα διαμόρφωσης
• Πιστοποίηση IP65 IP65. Απαιτεί μπαταρίες AGM

Εξοπλισμός εργονομίας και λειτουργικότητας

Standard

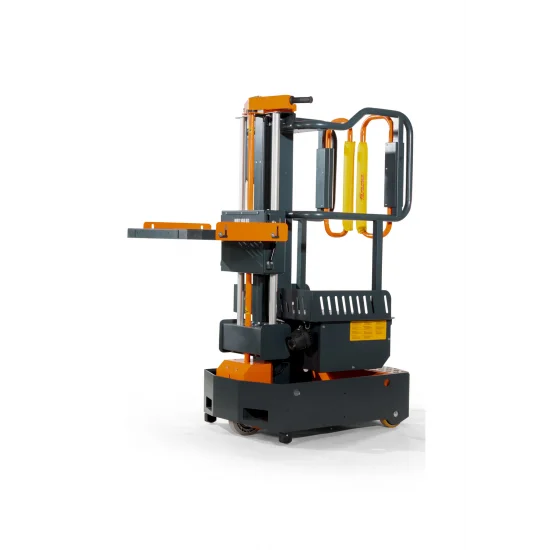

• Αναδιπλούμενη ηλεκτρική πλατφόρμα συλλογής
• Επιλογή πλαϊνών προφυλακτήρων πλατφόρμας

Προαιρετικός

• PARACO50 Δύο Επενδυμένα Καλύμματα 50 εκ

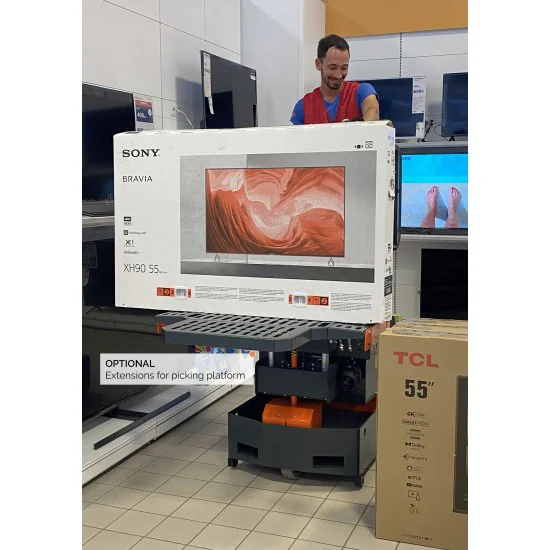

• E5PEPP Εξαρτήματα για μεγέθυνση του δίσκου συλλογής.
• PCC Υποδοχή ρεύματος στο καλάθι. 24 V/5 A
• SP.TFL 3 εξαγώγιμες προστασίες για πλατφόρμα συλλογής
• PFE.PM Μπροστινή προστασία στο συρτάρι του εγχειριδίου συλλογής
• E40PALLET Σύστημα εκφόρτωσης του μηχανήματος από πλατφόρμα φορτηγού χωρίς περονοφόρο
• E5RLB ( l.980 ) Πλαϊνοί κύλινδροι πλάτους 980 mm, για οδήγηση στους διαδρόμους των ραφιών
• E5RLC ( l.1020 ) Πλαϊνοί κύλινδροι πλάτους 1020 mm, για οδήγηση στους διαδρόμους των ραφιών
• 40COV ανθεκτικός μουσαμάς
• CL Ξύλινο Κλουβί για αποστολή
• 40 HANG Σωλήνας κρεμάστρας ρούχωνPCCUSB Socket on board καλάθι με υποδοχή USB
• E40 CR Πρόσθετος έλεγχος άνω και κάτω μηχανήματος μόνο για φόρτωση-εκφόρτωση σε φορτηγό

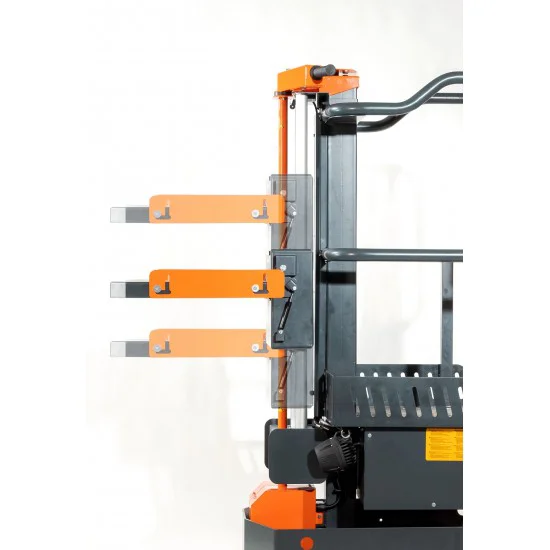

• E40PASP Χειροκίνητα ρυθμιζόμενη αφαιρούμενη πλατφόρμα συλλογής, χωρητικότητας 100 kg
• E5RLA ( l.880 ) Πλαϊνοί κύλινδροι πλάτους 880 mm, για οδήγηση στους διαδρόμους των ραφιών
• PFE.P Μπροστινή προστασία στο δίσκο συλλογής elettric
• E5CPT Σχάρα Carry-All για τοποθέτηση στην πλάκα συλλογής, αφαιρούμενη, ύψος 60 cm.
• TA 15 Μαξιλαράκι απόσβεσης σε EVA

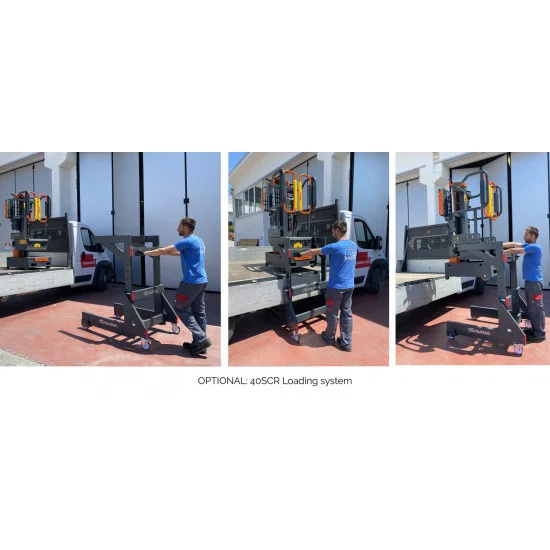

• E40 SCR Σύστημα φόρτωσης για ράμπες
• E40PEPP Εξαρτήματα για μεγέθυνση του δίσκου χειροκίνητης συλλογής.
• E40 ZI.VE Elevah 40 γαλβανισμένο και στη συνέχεια βαμμένο, εγγυάται μεγαλύτερη αντοχή στους ατμοσφαιρικούς παράγοντες
• E40 GREEN Βάση βαμμένη γκρι (RAL 7016) με πράσινο φινίρισμα (RAL 6011)
• E40 ΛΕΥΚΗ Βάση βαμμένη γκρι (RAL 7016) με λευκό φινίρισμα (RAL 1013)
• RAL1 Προσαρμοσμένη βαφή φινιρίσματος μηχανής
• RAL2 Προσαρμοσμένη βαφή της βάσης του μηχανήματος

Εξοπλισμός ηλεκτρονικών, τροφοδοσίας και μπαταριών

Standard

• Αυτοπροώθηση αναλογικού τύπου
• Αναλογική ανύψωση καλαθιού
• Ανάλογη κάθοδος καλαθιού
• Μπλοκ ανύψωσης με 80% μπαταρίες

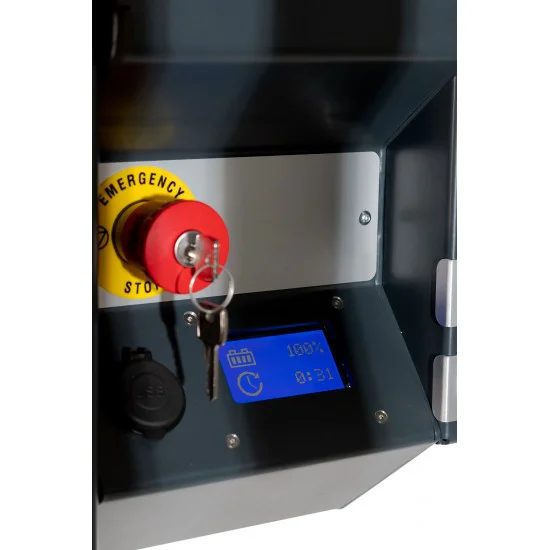

• Μετρητής ώρας και ένδειξη φόρτισης μπαταρίας στο καλάθι
• Φορτιστής μπαταρίας πολλαπλής τάσης και πολλαπλών συχνοτήτων 6A - 115V - 230V - 50/60Hz.
• Μπαταρίες υψηλής αντίστασης AGM 24V - 50A

Προαιρετικός

• LITIO 2 Μπαταρίες Λιθίου 12,8V 50Ah
